網絡互聯

網絡接入

APN、VPDN

接入認證

CHAP/PAP/MS-CHAP/MS-CHAPV2

網絡制式

具體參照“無線參數”

LAN協議

ARP、EtherNet

網絡協議

IP應用

Ping、Traceroute、DHCP服務器/中繼/客戶端、DNS中繼、動態域名DDNS、Telnet、SSH、HTTPS、TFTP、FTP、SFTP

IP路由

靜態路由、動態路由

網絡安全

防火墻

全狀態包檢測（SPI)、防范拒絕服務（DoS）攻擊

過濾多播/Ping數據包、訪問控制列表（ACL)

NAT、PAT、DMZ、端口映射、虛擬服務器

多級用戶

用戶分級管理

AAA

本地認證、Radius、Tacacs+、LDAP

數據安全

IPSec VPN、OPENVPN、CA（可自動申請）

可靠性

備份功能

VRRP,接口備份，雙SIM卡備份

鏈路在線檢測

發送心跳包檢測，斷線自動連接

內嵌看門狗

設備運行自檢技術，設備運行故障自修復

WLAN(可選）

協議標準

IEEE802.11ac/a/b/g/n

安全特性

開放系統、共享密鑰、WPA/WPA2認證，WEP/TKIP/AES加密

工作模式

AP、Client工作模式

網絡管理

配置方式

本地或遠程HTTPS、Telent、SSH方式

升級方式

本地或遠程日志輸出、日志掉電保存

短信功能（可選）

狀態查詢、配置、重啟

按需撥號

數據激活、短信激活、定時上下線

網管功能

SNMP

DM

集中管理，批量配置

網絡診斷

Ping、Traceroute、Sniffer(網絡抓包工具）

開發平臺

支持多種平臺

（可選）

Python開發，實現客戶定制開發

亞馬遜AWS

騰訊云

電力云平臺

阿里云等IOT云平臺

工業協議

支持多種工業協議

（可選）

Modbus TCP

Modbus RTU

EtherNet/IP

Modbus TCP Slave等

無線模塊

采用工業級無線模塊

標準及頻段

（SA/NSA頻段）

5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79

標準及頻段

（TDD頻段）

LTE TDD: 2600/2300MHz

UMTS: 2100/900MHz

GSM: 850/900/1800/1900MHz

RxDiv Band:UMTS 2100/900MHz

標準及頻段

（FDD頻段）

LTE FDD: 2600/2100/1800/DD800MHz

UMTS: 2100/900MHz

RxDiv Band:UMTS 2100/900MHz

編碼方案

NR/LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

通信帶寬

（5GSA/NSA）

5G NR： DL 3.4Gbps， UL 350Mbps

通信帶寬

( TDD頻段)

LTE TDD:DL 68Mbps/UL 17Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

通信帶寬

（ FDD頻段）

LTE FDD:DL 100Mbps/UL 50Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

發射功率

LTE:23 dBm WCDMA/HSDPA:24dBm

接收靈敏度

<-109dBm

功能支持

支持?jǐn)?shù)據、語音、短信和傳真

WIFI模塊

802.11b/g/n 雙頻3×3 MIMO（450Mbps）

802.11 ac 雙頻3×3 MIMO（1.3Gbps）

WIFI工作頻段

802.11b/g/n  2.412~2.472GHz，13個信道（3個非重疊信道）

802.11a/n  5.180～5.825 GHz

WIFI輸出功率

整機23dBm

MTBF

≥100,000小時

用戶數量

單頻支持同時150個用戶接入，雙頻支持同時254個用戶接入。

安全參數

支持64/128位WEP加密；

支持WPA-PSK/WPA2-PSK認證類型

支持TKIP、CCMP/AES加密算法；

傳輸距離

室外無阻攔/空曠，覆蓋范圍可達150米

模塊

采用工業級GPS/北斗模塊

接收機類型

接收全球定位系統， 50個頻道， L1的頻率，1.023兆赫芯片速度， C / A碼1.023兆赫芯片速度；

支持 SBAS:WAAS,EGNOS,MSAS,兼容GALILEO

定位精確度

Position：2.5m CPE   SBAS:2.0m CPE

速度精度

速度精度 < 0.01米/秒（高速）<0.01° (heading)，（ 50 % @ 30米/秒）

時間精度

1微妙同步GPS時間

捕捉時間

冷啟動：27S；輔助啟動:<3秒；熱啟動：<1秒

數據格式

NMEA-1083,SiRD二進制

輸入信息

NMEA,SiRF二進制 高度/位置/日期/時間

輸出信息

NMEA-0183,SiRF二進制，GGA GSA GSV RMC VTG GLL

秒脈沖輸出

1pps精度±1us

導航數據更新速率

5Hz

靈敏度

跟蹤：-162dBm;冷啟動：-147dBm;熱啟動：-156dBm

CPU

工業級高性能ARM嵌入式處理器CPU，主頻1.4Ghz(雙核)，副頻733Mhz(雙核)。

MMU

CPU帶MMU內存管理單元，可以防止內存溢出導致系統的異常。

FLASH

NOR FLASH 256Mbit，有足夠大的內存來存放程序和數據。

DDR3

內存支持32bit DDR3/4G-16Gbits，有足夠大的緩存來提高系統運算速度。

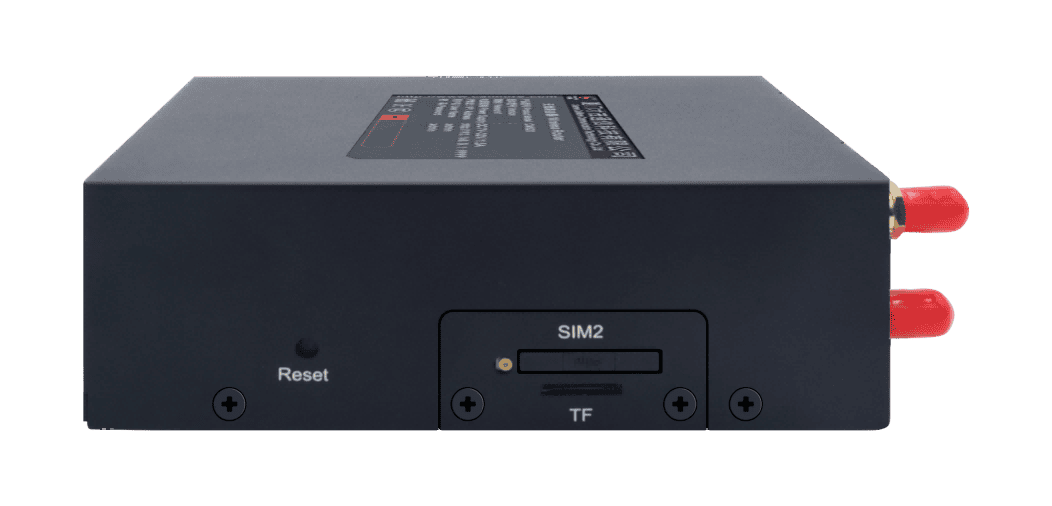

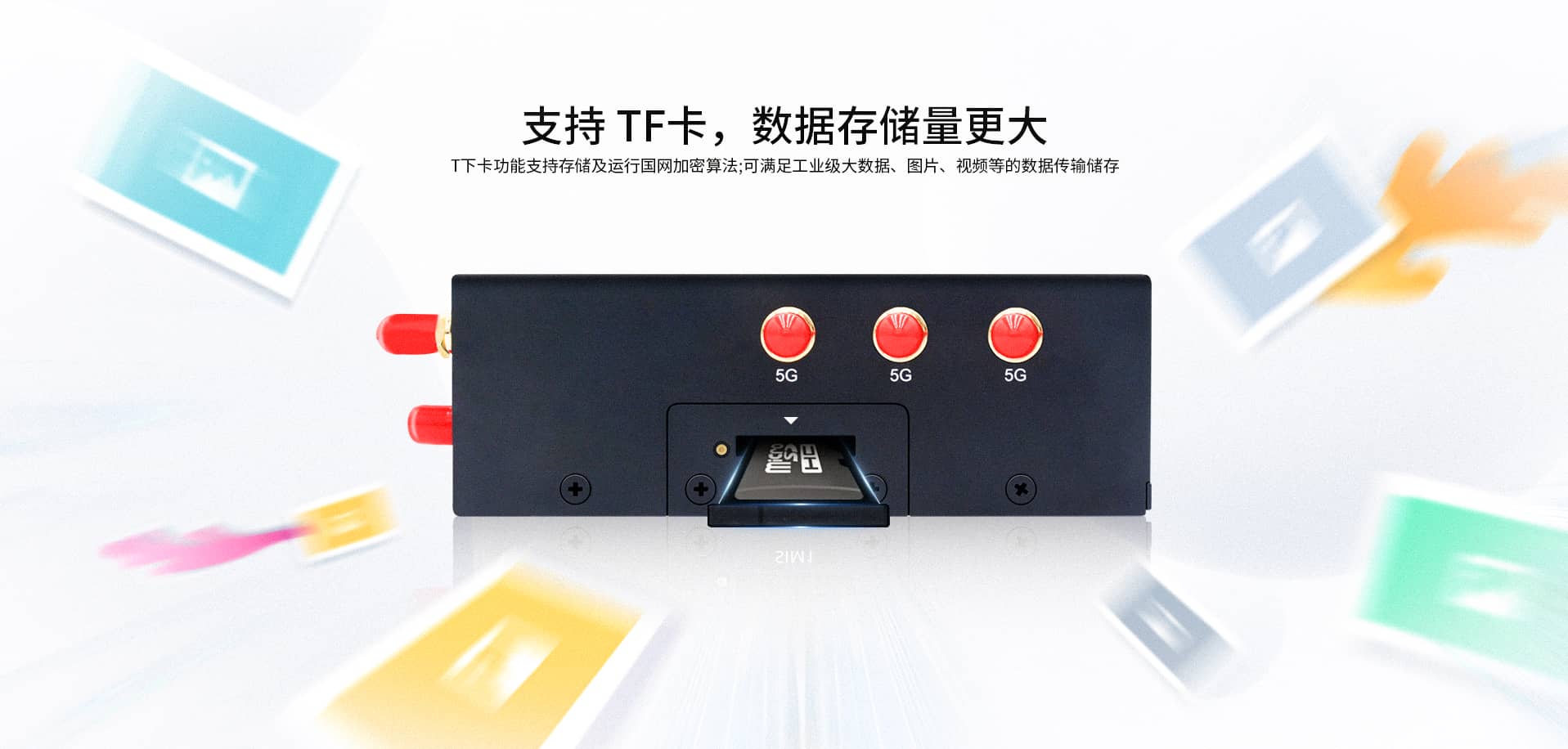

TF卡

支持最高512G TF卡（可擴展），可以存放上千部音樂和電影。

SSD固態硬盤

支持最高2T大容量固態硬盤（可擴展），可存儲資源更加豐富。

供電電壓

寬電壓設計，DC 6V到DC32V電源都可以直接給設備供電；同時內置電源反向保護和過壓過流保護

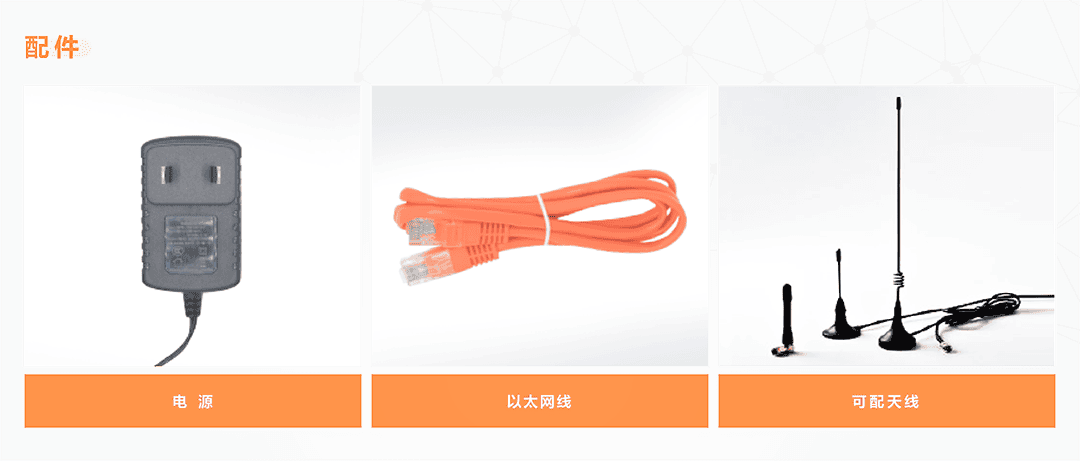

標配電源

DC12V/2A

通信電流

(參考雙模雙WIFI配置）

通信時平均電流：500mA/12VDC;

登網瞬間峰值電流：700mA@+12VDC

待機電流

(參考雙模雙WIFI配置）

待機平均電流：<450mA@+12VDC

工作溫度

-35 oC ~+75oC

擴展工溫度

-40 oC~+80oC

儲存溫度

-40~+85oC

相對濕度

95%(無凝結)

靜電

EN61000-4-2,level3

輻射電場

EN61000-4-3,level3

脈沖電場

EN61000-4-4,level3

浪涌

EN61000-4-5,level3

傳導騷擾

EN61000-4-6,level3

工頻磁場

EN61000-4-8,水平方向/垂直方向400A/m(level3)

外殼

采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP30；特別適合于環境惡劣的工業控制領域

產品外形尺寸

228(寬)mm×35(高)mm×144(深)mm（不包括天線及固定件）

重量

1.02kg

防震

IEC60068-2-27

振動

IEC60068-2-6

跌落

IEC60068-2-32

國內認證

工信部進網許可證、3C、EMC、鐵道部CRCC認證、摩爾高低溫檢測

國外認證

CE、FCC、E-mark、ROHS認證

CM520-31FS

5G+2.4GWIFI

高通平臺模塊

支持單5G全網通

不支持

支持

CM520-31FS-GC

5G+2.4GWIFI

國產平臺模塊

支持單5G全網通

不支持

支持

CM520-32FS

5G+5.8GWIFI

高通平臺模塊

支持單5G全網通

支持

不支持

CM520-32FS-GC

5G+5.8GWIFI

國產平臺模塊

支持單5G全網通

支持

不支持

CM520-37FS

5G+2.4GWIFI+5.8GWIFI

高通平臺模塊

支持單5G全網通

支持

支持

CM520-37FS-GC

5G+2.4GWIFI+5.8GWIFI

國產平臺模塊

支持單5G全網通

支持

支持

CM520-35FS

4G+5G+2.4GWIFI

高通平臺模塊

支持4G+5G雙模塊全網通

不支持

支持

CM520-35FS-GC

4G+5G+2.4GWIFI

國產平臺模塊

支持4G+5G雙模塊全網通

不支持

支持

CM520-34FS

4G+5G+5.8GWIFI

高通平臺模塊

支持4G+5G雙模塊全網通

支持

不支持

CM520-34FS-GC

4G+5G+5.8GWIFI

國產平臺模塊

支持4G+5G雙模塊全網通

支持

不支持

CM520-36FS

4G+5G+2.4GWIFI+5.8GWIFI

高通平臺模塊

支持4G+5G雙模塊全網通

支持

支持

CM520-36FS-GC

4G+5G+2.4GWIFI+5.8GWIFI

國產平臺模塊

支持4G+5G雙模塊全網通

支持

支持

CM520-39FS

5G+5G+2.4GWIFI+5.8GWIFI

高通平臺模塊

支持5G雙模塊全網通

支持

支持

CM520-39FS-GC

5G+5G+2.4GWIFI+5.8GWIFI

國產平臺模塊

支持5G雙模塊全網通

支持

支持

備注：還有支持1.8G公專一體模塊的配置，支持單模塊單SIM卡或者雙模塊雙SIM卡的配置，還有支持無WIFI配置等；
