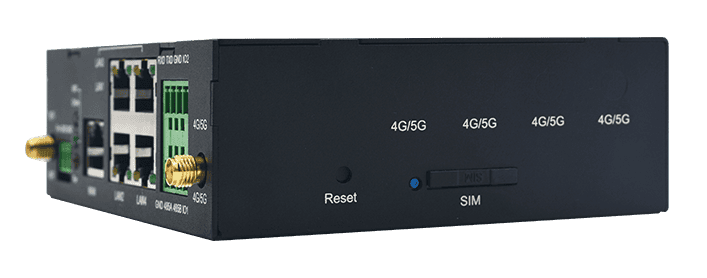

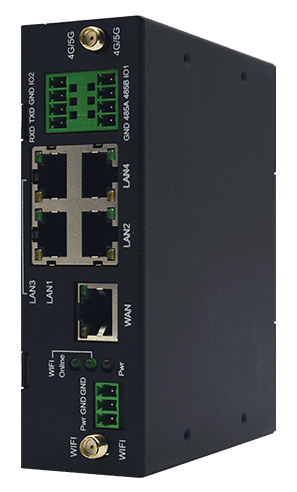

CM520-57FS 五口5G工業路由器
產品特性
CM520-57FS 五口5G工業路由器
工業急先鋒
才茂路由器廣泛應用于車載WIFI應用，金融 ATM 監控智能電網智能交通工業控制，油田煤礦監測，氣象監測，自助機器
五口網關
快速部署 五口網應用面廣泛豐富接口經濟型
智能防護
三層系統保護（軟件保護+CPU內置看門狗WDT保護
硬件升級
高性能處理器及時響應,穩定,可靠,安全享受急速5g
掉線重連
支持上電自動撥號，自動維護通信鏈路，保證鏈路永遠在線等功能
可靠穩定
才茂CM520-57采用工業級器件材料，耐高低溫（-35°C至75°C）防潮防雷抗電磁干擾，為通訊而生
技術參數
軟件規格：
項 目 | 內 容 |
網絡互聯 | |
網絡接入 | APN、VPDN |
接入認證 | CHAP/PAP/MS-CHAP/MS-CHAPV2 |
網絡制式 | 具體參照“無線參數” |
LAN協議 | ARP、EtherNet |
網絡協議 | |
IP應用 | Ping、Traceroute、DHCP服務器/中繼/客戶端、DNS中繼、動態域名DDNS、Telnet、SSH、HTTPS、TFTP、FTP、SFTP |
IP路由 | 靜態路由、動態路由 |
網絡安全 | |
防火墻 | 全狀態包檢測（SPI)、防范拒絕服務（DoS）攻擊 |
過濾多播/Ping數據包、訪問控制列表（ACL) | |
NAT、PAT、DMZ、端口映射、虛擬服務器 | |
多級用戶 | 用戶分級管理 |
AAA | 本地認證、Radius、Tacacs+、LDAP |
數據安全 | IPSec VPN、OPENVPN、CA（可自動申請） |
可靠性 | |
備份功能 | VRRP,接口備份，雙SIM卡備份（可選） |
鏈路在線檢測 | 發送心跳包檢測，斷線自動連接 |
內嵌看門狗 | 設備運行自檢技術，設備運行故障自修復 |
WLAN(可選） | |
配置方式 | 本地或遠程HTTPS、Telent、SSH方式 |
升級方式 | 本地或遠程日志輸出、日志掉電保存 |
短信功能（可選） | 狀態查詢、配置、重啟 |
按需撥號 | 數據激活、短信激活、定時上下線 |
網管功能 | SNMP |
開發平臺 | |
支持多種平臺 （可選） | Python開發，實現客戶定制開發 |
亞馬遜AWS | |
騰訊云 | |
電力云平臺 | |
阿里云等IOT云平臺 | |
集中管理，批量配置 | |
工業協議 | |
支持多種工業協議 （可選） | Modbus TCP |
Modbus RTU | |
EtherNet/IP | |
Modbus TCP Slave等 | |
硬件規格：
項 目 | 內 容 |
以太網口 | 五個10/100M Base-T 以太網口，Ethernet IEEE 802-3,802-2； 內置 1.5KV 電磁隔離保護 |
WAN 口 | 1路Wan口，可以設置切換為Lan口，支持多種有線寬帶聯網方式； |
LAN口 | 4路LAN口，內置1.5KV電磁隔離保護 |
端子串口 | 1路 RS232 串口（可以選配為RS485功能，采購時需加以說明） 數據位：7、8 位 停止位：1、2 位 校驗位：無校驗、奇校驗、偶校驗 串口速率：300bps ~ 4000000bps 流控位：無流控、硬流控或軟流控 |
3G/4G/5G 天線接口 | 標準 SMA 陰頭天線接口，特性阻抗 50 歐；可選配 3M/5M/10M/15M的天線延長線，滿足客戶的不同使用場合需要 |
WIFI 天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 |
定位（可選） | 可選配GPS和北斗定位 |
UIM 卡接口 | 1.8V/3V/5V 標準的推桿式用戶卡接口（大卡尺寸），內置 15KV ESD 保護 |
電源接口 | 3pin端子電源插座 |
指示燈 | POWER、ONLINE、WIFI指示燈 |
RESET 按鍵 | 復位按鍵，恢復出廠設置 |
無線參數：
項 目 | 內 容 |
無線模塊 | 采用工業級無線模塊 |
標準及頻段 （SA/NSA頻段） | 5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79 |
標準及頻段 （TDD頻段） | LTE TDD: 2600/2300MHz UMTS: 2100/900MHz GSM: 850/900/1800/1900MHz RxDiv Band:UMTS 2100/900MHz |
標準及頻段 （FDD頻段） | LTE FDD: 2600/2100/1800/DD800MHz UMTS: 2100/900MHz RxDiv Band:UMTS 2100/900MHz |
編碼方案 | NR/LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM |
通信帶寬 （5GSA/NSA） | 5G NR： DL 3.4Gbps， UL 350Mbps |
通信帶寬 ( TDD頻段) | LTE TDD:DL 68Mbps/UL 17Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps |
通信帶寬 （ FDD頻段） | LTE FDD:DL 100Mbps/UL 50Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps |
發射功率 | LTE:23 dBm WCDMA/HSDPA:24dBm |
接收靈敏度 | <-109dBm |
功能支持 | 支持?jǐn)?shù)據、語音、短信和傳真 |
WiFi參數：
項 目 | 內 容 |
WIFI 模塊 | 采用芯片內嵌 WIFI 模塊，高集成，穩定性好 |
WIFI 標準 | 支持 802.11 b/g/n 標準，速度支持 6M/9M/12M/18M/24M/36/48/54Mbps 最高可達 300Mbps |
加密方式 | 支持 WEP、WPA 和 WPA 2加密，內置 802.11I 4.0TKIP、AES 和CCMP 等硬件安全引擎 |
AP 方式 | 支持 AP、中繼模式 |
傳輸距離 | 室外無阻攔，室外覆蓋范圍可達 150 米 |
硬件系統：
項 目 | 內 容 |
CPU | 工業級高性能嵌入式處理 CPU，主頻 650MHz |
MMU | CPU帶MMU內存管理單元，可以防止內存溢出導致系統的異常 |
FLASH | 16MB有足夠大的內存來存放程序和數據（可擴展） |
SDRAM | 128MB有足夠大的緩存來提高系統運算速度（可擴展） |
供電情況：
項 目 | 內 容 |
供電電壓 | 寬電壓設計，DC 6V到DC32V電源都可以直接給設備供電；同時內置電源反向保護和過壓過流保護 |
標配電源 | DC9V/1.33A |
通信電流 | 通信時平均電流：430mA@+9VDC; 登網瞬間峰值電流：1.0A@+9VDC |
待機電流 | 待機平均電流：<200mA@+9VDC |
溫度參數：
項 目 | 內 容 |
工作溫度 | -35 oC ~+75oC |
擴展工溫度 | -40 oC~+80oC |
儲存溫度 | -40~+85oC |
相對濕度 | 95%(無凝結) |
EMC指標：
項 目 | 內 容 |
靜電 | EN61000-4-2,level3 |
輻射電場 | EN61000-4-3,level3 |
脈沖電場 | EN61000-4-4,level3 |
浪涌 | EN61000-4-5,level3 |
傳導騷擾 | EN61000-4-6,level3 |
工頻磁場 | EN61000-4-8,水平方向/垂直方向400A/m(level3) |
物理特性：
項 目 | 內 容 |
外殼 | 采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP30；特別適合于環境惡劣的工業控制領域 |
產品外形尺寸 | 125*103.2*38mm（不包括天線及固定件）其他產品尺寸參照附錄 |
產品包裝尺寸 | 350*215*88mm |
重量 | 0.44kg |
防震 | IEC60068-2-27 |
振動 | IEC60068-2-6 |
跌落 | IEC60068-2-32 |
產品認證：
項 目 | 內 容 |
國內認證 | 工信部進網許可證、3C、EMC、鐵道部CRCC認證、摩爾高低溫檢測 |
國外認證 | CE、FCC、E-mark、ROHS認證 |
產品尺寸

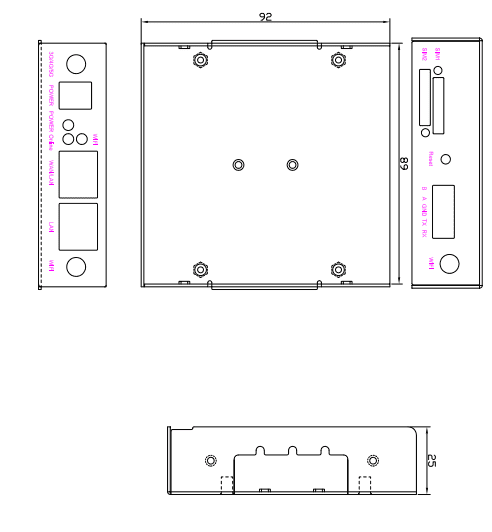

產品尺寸圖（單位：mm）
選型指南
產品型號 | 接口類型 | 支持網絡 | 支持RS232 | 支持RS485 | SIM卡 |
CM520-57F | 網口、端子 | 2G/3G/4G | 是 | 可選配 | 單4G模塊單卡 |
CM520-57FS | 網口、端子 | 2G/3G/4G/5G | 是 | 可選配 | 單5G模塊單卡 |
CM520-57FB | 網口、端子 | 2G/3G/4G | 是 | 可選配 | 單4G模塊雙卡 |
CM520-57FBS | 網口、端子 | 2G/3G/4G/5G | 是 | 可選配 | 單5G模塊雙卡 |
