一、方案背景

隨著機場客流量和保障車輛的逐年增多，目前的安全管控與調度方式已經很難滿足實際需求，存在重大的安全隱患，運營效率和服務質量不高，很難達到支撐千萬級機場的保障需求。為構建機場預防性安全安保系統，提高本機場的安全風險防范能力，確保安全大局穩定，同時提升機場保障效率和運營效率，降低成本，提高效益，以物聯網為基礎的智慧機場應運而生。

才茂作為國內物聯網安全研究方向的領軍團隊，將航空安保管理體系先進的管理理念轉化為具體的、可操作的業務流程和可執行的動作，應用于實際的外場指揮保障工作，以地面保障為突破口，通過對于威脅評估、威脅識別與預警、風險的評價、風險的緩解，實現從“事后管理”到“事前防范”的轉換，由“開放管理”到“閉環管理”的轉變。在很大程度上對于目前眾多地面保障車輛的存在的重大安全隱患進行提前預警，提升機場的安全防范能力，而且可以提升機場保障的運行效率和管理水平，降低成本，開創“以科技保安全，以科技提效率”的機場管理運行的新模式。

方案介紹

1.項目概況

“智慧機場”是依據航空安保管理體系（SeMS）的原則和方法，以地面指揮保障為突破口，進行威脅評估、危險識別、風險評估，最后進行風險緩解相關措施，最終使風險水平降低到可接受水平。可以解決隨著地面保障車輛不斷增多而存在容易發生剮蹭飛機、沖撞行人、跑道入侵等安全威脅、管控人員無法知道車輛位置和保障進程等無法及時識別風險進行預警、有些車輛很難通過對講進行調度等運營效率不高的問題，具體包括：

（1）對于車輛駛?cè)虢倕^(qū)等違章及時提醒，以避免入侵跑道等安全事故；

（2）對于車輛的位置與保障情況的全面實時管控，以便及時掌握整個機場的保障情況，安全威脅提前預警并及時采取風險緩解措施；

（3）對于地面保障出現的安全威脅及時識別，提前預警，盡快采取相應措施。

（4）對于車輛調度，提高保障效率，減少航班延誤，保障機場安全生產

（5）車輛軌跡回放提供安全事故，安全事故預演

（6）對于司機違章處罰等違章管理，加強對于司機安全駕駛的規范化管理。

（7）建立應急預案，為發生緊急迫降、空難情況下盡快通知車輛進行救援，并可以進行日常的應急演練。

本項目是依據SeMS的管理理念來構建一套有關地面保障的風險識別、危險預警、違章管理和風險緩解的具體措施，對于保障車輛、保障進程、駕駛員等“人、車、物、事件”等要素的安全管控，提供安全風險識別與風險緩解能力，同時兼顧安全保障流程的優化與運營效率的提升。

2．威脅評估和風險管理

進行威脅評估和風險管理的重要一環就是識別相關的安全威脅。

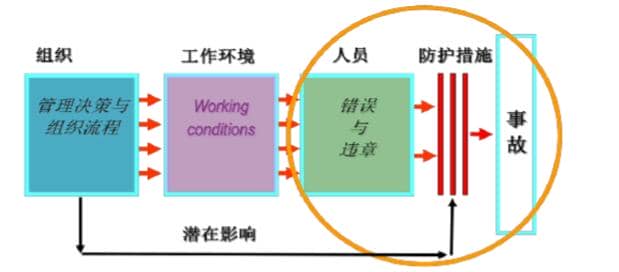

在組織、工作環境與人員這3種因素中，一般是人員的錯誤與違章造成事故的發生。所以需要建設一定的防護措施，而防護措施的強弱與是否有效是由組織決策與組織流程來影響的。

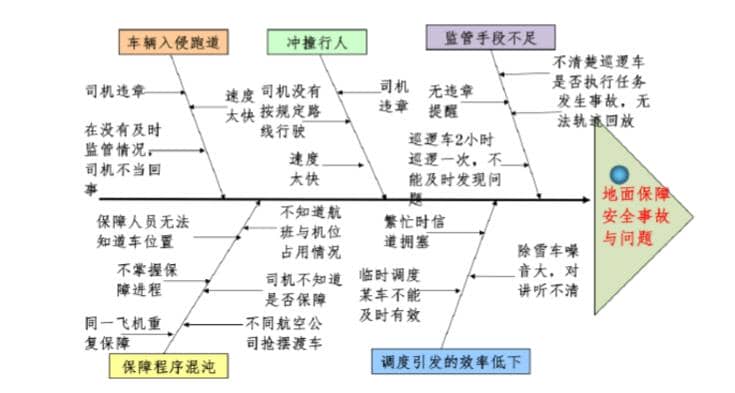

對于本機場地面保障安全事故問題進行分析和識別，使用魚刺圖整理出如下：

根據上述威脅評估和風險管理，本系統主要解決在機場地面保障工作中的如下問題：

（1）對于眾多機坪作業車輛缺乏有效的監管而容易引發航空地面事故

（2）對于眾多機坪作業車輛辦法及時了解到位置和保障進程而容易引發安全事故

（3）缺乏對于司機安全與違章記錄沒有有效記錄

（4）系統自動識別安全威脅，并自動提醒司機和保障人員

（5）航空應急事件發生時無法有效盡快調度車輛進行應急救援

3.總體建設方案

根據滿足實際地面保障車輛安全管控所急需進行建設、穩步推進的策略來進行本項目的建設，按照如下建設原則來進行：高效性、開放性、安全性、經濟性、穩定性。

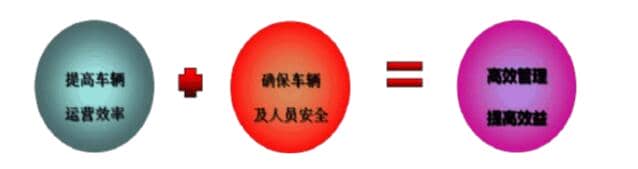

本車輛安全管控與調度系統，通過GPS+GPRS+GIS+Internet和數據建模與分析、數據過濾等多種技術的創新與融合，來實現對于車輛和航班保障的精準管控、違規報警提醒、軌跡回放、司機違章管理與維護、車輛調度、統計分析、配置管理和管理決策等方面對于地面車輛和地面保障的全維度、全方面管控，達到如下目的：

應用上述技術，機場車輛安全管控與調度系統主要包括智能監控、智能調度、違章管理、信息查詢、系統管理和系統設定子模塊構成。

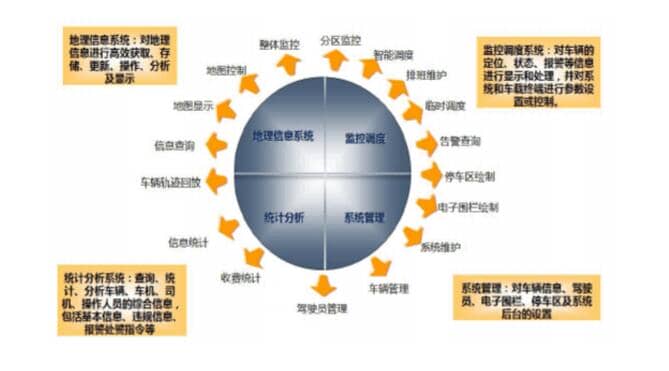

系統功能圖解

   4.方案整體

（1）系統數據流

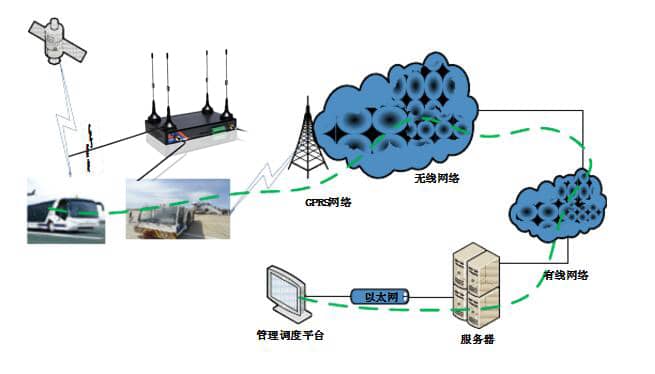

系統數據流圖如下圖所示：

數據流圖

機場保障車輛（擺渡車，牽引車等）上加裝車載臺系統，車載臺上有GPS模塊，把車輛的信息3秒鐘通過GPRS通過運營商網絡通過運營商的無線網到核心網，在傳輸?shù)綑C(jī)場信息中心機房的通信服務器，并存入所研發的專用數據庫中。管理調度平臺有所開發的客戶端，可以訪問數據庫并呈現各種信息。

調度信息以同樣的數據流下發給機場保障車輛（擺渡車，牽引車等）上加裝車載臺。

（2）系統功能架構

本系統整體構架由三大部分組成：管理調度平臺客戶端（Clinet）、服務器（Server）、車載終端設備。項目的建設思路是采用GPS/GPRS/數據分析與處理/實時通信等技術，依托于車載終端硬件設施，通過設計基于互聯網技術的管理調度平臺，構建出一個專門針對機場特種車輛的的綜合性信息平臺。

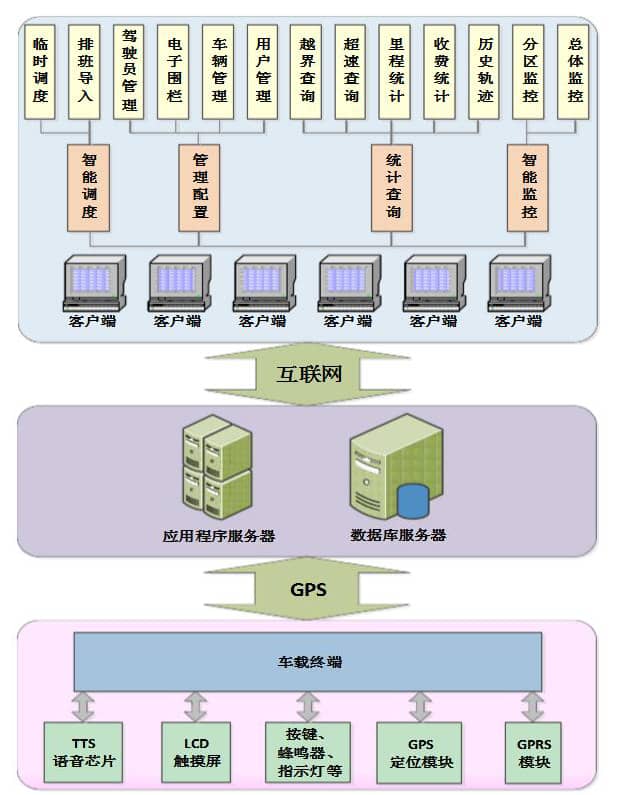

管理調度系統的總體層次邏輯架構如下圖所示：

機場智能車輛安全管控與調度平臺整體架構圖

管理調度平臺客戶端（Client）與服務器（Server）通過互聯網通信，客戶端從服務器獲取數據，同時對數據進行處理后通過互聯網再傳遞到服務器。服務器與車載終端通過GPRS通信，車載GPS定位模塊將車輛的位置信息，通過GPRS發送至服務器存儲，客戶端對數據處理后傳遞到服務器，服務器再通過GPRS發送至車載終端。

車載終端（工業級路由器）設備是該系統的核心部件之一，車輛信息的獲取與傳遞都由車載終端實現，車載終端主要由GPS定位模塊、GPRS通信模塊、LCD觸摸屏、語音芯片、按鍵、指示燈、蜂鳴器等。管理調度平臺實現六大功能，詳細描述見第五章。

服務器指一個管理資源并為用戶提供服務的計算機軟件，本系統服務器分為數據庫服務器、通信程序服務器兩大主要部分組成。

（3）網絡拓?fù)浣Y(jié)構

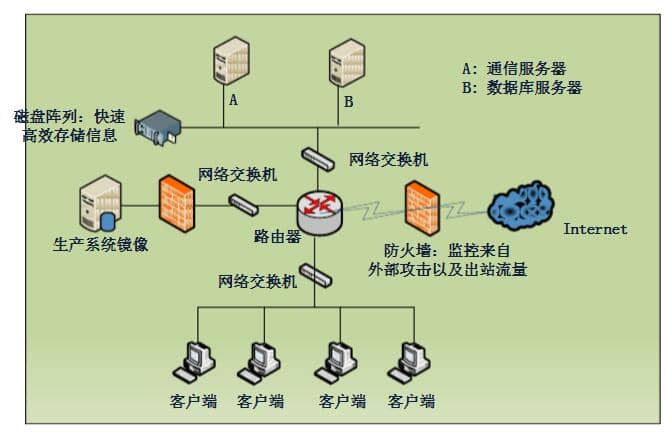

本系統的網絡拓?fù)浣Y(jié)構如下所示：

網絡拓?fù)鋱D

由通信服務器和數據庫服務器組成服務器群，磁盤陣列主要負責數據存儲和熱備份，部署在信息中心。通過網絡交換接、路由器接入公司內網，通過防火墻訪問生產系統，生產系統數據僅做鏡像，不會對生產系統造成任何影響。

客戶端程序部署在客戶端，通過公司內部網訪問數據庫，本系統僅運行在機場內部運行，外部無法訪問，避免來自外部的攻擊和破壞。

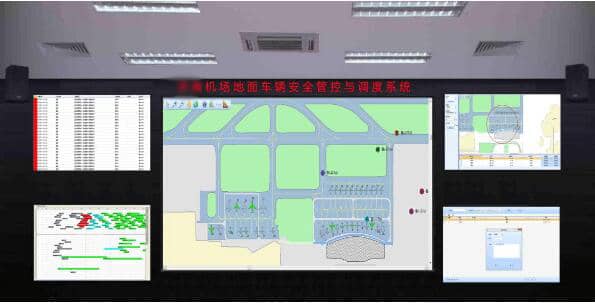

機場地面安全管控與調度系統建成效果圖

5.實現功能

1.實時監控功能：整體監控、實時告警、軌跡回放

2.違章管理功能：違章管理、打印違章通知單、違章查詢

3.信息查詢功能：航班查詢、里程查詢、告警查詢

4.配置管理功能：車輛配置、車輛類型配置、駕駛員配置、電子圍欄繪制、告警配置、設備配置、禁行區配置、權限配置、用戶配置、系統配置

5.生產信息發布功能：航班信息發布、到港信息發布、離港信息發布、航班保障發布、調度信息發布

6.地面保障車輛功能：航班保障信息、到港保障信息、離崗保障信息、航班保障確認、調度信息發布、切換用戶、系統配置

通過使用新技術來改進機場地面服務保障，實現機場車輛運行的智能化管理，強化機場車輛的安全監管，提高機場車輛的保障效率，對于提高機場整體的運行管理水平，提高航班的服務保障質量，有重大的實際意義。
